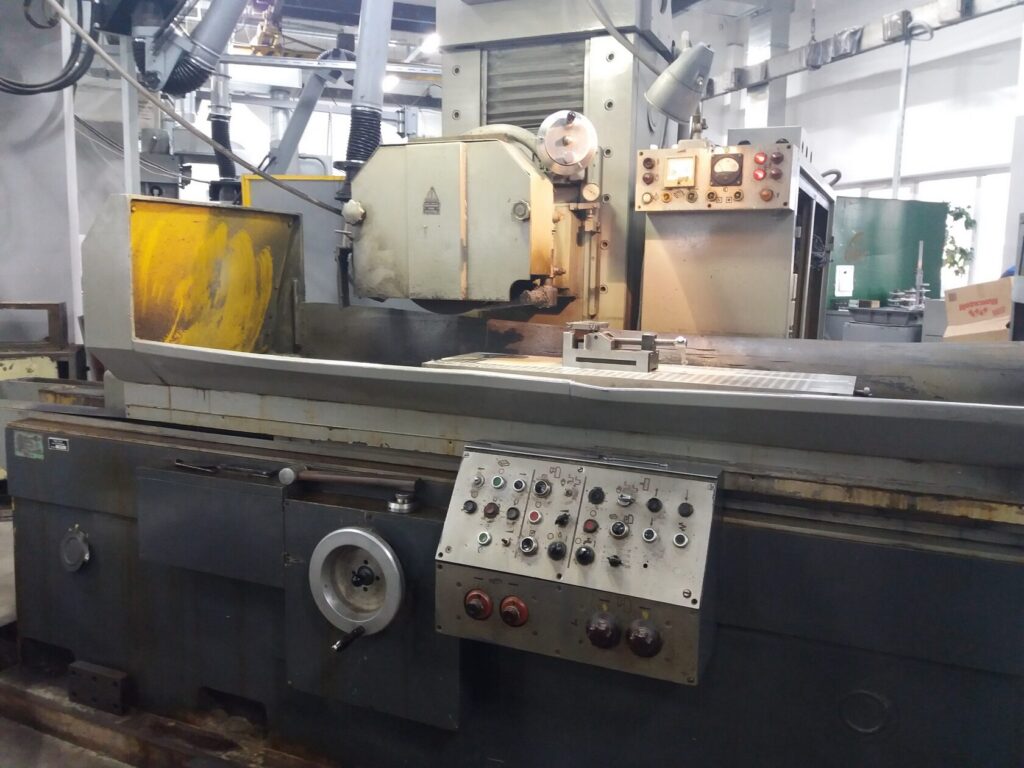

Плоскошлифовальные станки используются для точной обработки плоских поверхностей. Их ремонт требует внимания к механике, гидравлике, электрике и системе охлаждения. Рассмотрим типовые неисправности, методы их устранения и профилактику.
1. Типовые неисправности плоскошлифовальных станков
1.1. Механические проблемы
- Неточность шлифовки:
- Износ направляющих станины или стола.
- Люфт шпинделя шлифовальной головки.
- Вибрация:
- Несбалансированный шлифовальный круг.
- Износ подшипников шпинделя.
- Неравномерная подача стола:
- Износ ходового винта или гидравлической системы.
1.2. Электрические сбои
- Двигатель шлифовальной головки не запускается:
- Перегорел предохранитель, неисправность пускателя.
- Сбои в автоматических циклах:
- Ошибки датчиков положения, износ кабелей.
1.3. Гидравлические/пневматические проблемы
- Падение давления масла:
- Утечки, засорение фильтров, износ насоса.
- Медленное перемещение стола:
- Загрязнение гидрораспределителей.
1.4. Система охлаждения
- Перегрев заготовки:
- Засорение форсунок, низкий уровень СОЖ.
2. Инструменты и материалы для ремонта
- Инструменты:
- Индикатор часового типа (допуск ≤ 0,005 мм).
- Набор ключей, съемники для подшипников.
- Мультиметр, мегаомметр.
- Материалы:
- Смазка (Литол-24, масло И-30 для гидравлики).
- Запасные подшипники (например, № 6014 для шпинделя).
- Абразивные пасты (ГОИ) для притирки направляющих.
3. Этапы ремонта
3.1. Диагностика
- Проверьте точность шлифовки эталонной деталью.
- Измерьте биение шпинделя индикатором (допуск: ≤ 0,005 мм).
- Проверьте уровень масла в гидросистеме и чистоту фильтров.
3.2. Восстановление направляющих
- Очистите направляющие от стружки и загрязнений.
- Проведите шабрение или шлифовку для устранения задиров.
- Отрегулируйте зазоры клиньями (допустимый люфт: ≤ 0,01 мм).
3.3. Ремонт шпинделя
- Демонтируйте шлифовальную головку.
- Замените изношенные подшипники (например, № 6014).
- Отбалансируйте шпиндель и шлифовальный круг.
3.4. Гидравлическая система
- Проверьте герметичность трубопроводов.
- Замените изношенные уплотнители и фильтры.
- Отрегулируйте давление насоса (норма: 2–5 МПа).
3.5. Электрика и автоматика
- Прозвоните цепи управления мультиметром.
- Замените поврежденные датчики положения.
- Обновите ПО контроллера (для станков с ЧПУ).
3.6. Система охлаждения
- Прочистите форсунки сжатым воздухом.
- Замените загрязненную СОЖ.
4. Таблица: Симптомы и решения
| Симптом | Причина | Решение |
|---|---|---|
| Неровная поверхность | Износ направляющих | Шабрение, регулировка клиньев |
| Вибрация шлифовальной головки | Несбалансированный круг | Балансировка круга, замена подшипников |
| Стол не перемещается | Поломка гидронасоса | Замена насоса, проверка давления |
| Двигатель перегревается | Засорение системы охлаждения | Очистка радиатора, замена вентилятора |
5. Профилактическое обслуживание
- Ежедневно:
- Очищайте направляющие и стол от абразивной пыли.
- Проверяйте уровень СОЖ и масла в гидросистеме.
- Ежемесячно:
- Смазывайте направляющие и ходовые винты.
- Тестируйте точность шлифовки эталонной деталью.
- Ежегодно:
- Полная замена масла и фильтров.
- Диагностика подшипников шпинделя.
6. Правила безопасности
- Отключайте станок от сети перед ремонтом.
- Используйте защитные очки и перчатки.
- Не работайте с гидравликой под давлением.
7. Пример замены подшипников шпинделя
- Снимите защитный кожух и шлифовальный круг.
- Извлеките шпиндель с помощью съемника.
- Запрессуйте новые подшипники, смажьте их.
- Проверьте биение индикатором (допуск: ≤ 0,005 мм).
Заключение
Ремонт плоскошлифовального станка требует точности и аккуратности. Регулярная профилактика (чистка, смазка, балансировка) предотвратит 80% поломок. Например, замена подшипников шпинделя восстановит точность до ±0,002 мм, а шабрение направляющих устранит люфт стола. Для сложных задач (ремонт ЧПУ, гидравлики) обратитесь к специалистам. Соблюдение графика ТО продлит срок службы станка на 50%.
