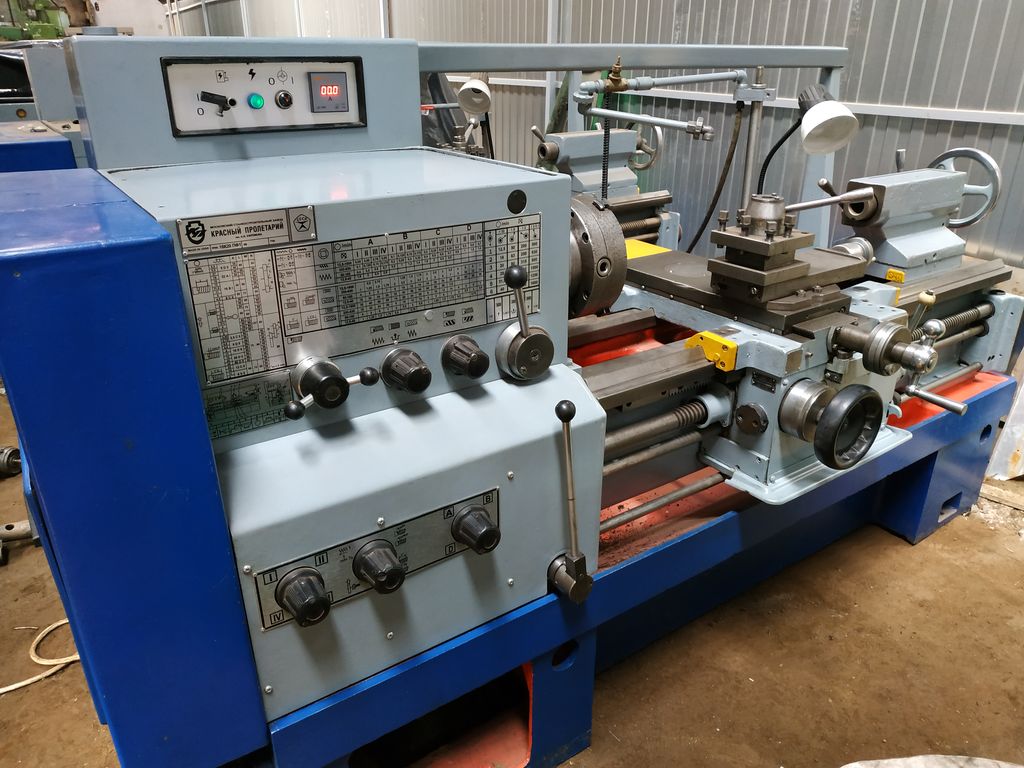

Токарный станок 16К20 — универсальное оборудование для обработки металлических заготовок. Его неисправности могут привести к снижению точности, вибрациям и браку деталей. В статье разберем типовые поломки, методы их устранения и профилактику.
1. Типовые неисправности станка 16К20
Перед ремонтом проведите диагностику. Основные проблемы делятся на категории:
- Механические поломки:
- Износ направляющих станины.
- Люфт шпинделя или пиноли задней бабки.
- Деформация ходового винта или вала.
- Износ шестерен коробки скоростей.
- Заклинивание механизма подачи суппорта.
- Электрические сбои:
- Перегрев главного электродвигателя (7,5 кВт).
- Выход из строя пускателей или реле управления.
- Обрыв цепи питания.
- Неисправность кнопок «Пуск/Стоп».
- Проблемы с точностью:
- Биение шпинделя.
- Неточная резьба (сбой шага).
- Неравномерное перемещение суппорта.
2. Инструменты и материалы для ремонта
Для работ потребуется:
- Инструменты:
- Набор гаечных ключей и шестигранников.
- Индикатор часового типа (для измерения люфтов).
- Мультиметр и мегаомметр.
- Съемники для подшипников.
- Материалы:
- Смазка (ЦИАТИМ-201, Литол-24).
- Запасные части (подшипники шпинделя № 3182100, шестерни).
- Набор уплотнительных прокладок.
3. Этапы ремонта
- Диагностика:
- Проверьте биение шпинделя индикатором (допуск: ≤ 0,01 мм).
- Измерьте люфт суппорта и задней бабки.
- Протестируйте работу коробки скоростей на всех режимах.
- Разборка узлов:
- Демонтируйте суппорт и заднюю бабку.
- Снимите кожух коробки скоростей.
- Извлеките шпиндель для замены подшипников.
- Восстановление компонентов:
- Шпиндельная группа:
- Замените изношенные подшипники (№ 3182100).
- Проверьте посадку шпинделя в корпусе.
- Коробка скоростей:
- Замените сколотые шестерни (например, модуль 2,5, z=40).
- Отрегулируйте зацепление зубчатых пар.
- Направляющие станины:
- При наличии задиров выполните шабрение или шлифовку.
- Шпиндельная группа:
- Сборка и настройка:
- Смажьте шестерни коробки скоростей.
- Отрегулируйте зазоры в подшипниках шпинделя.
- Проверьте точность станка, выточив контрольную деталь.
4. Таблица: Симптомы и методы устранения
| Симптом | Причина | Решение |
|---|---|---|
| Вибрация заготовки | Износ подшипников шпинделя | Замена подшипников, балансировка |
| Шум в коробке скоростей | Износ шестерен | Замена шестерен, регулировка зацепления |
| Суппорт движется рывками | Засорение направляющих | Очистка и смазка Литолом-24 |
| Шпиндель не вращается | Поломка электродвигателя | Проверка обмоток мультиметром, замена двигателя |
| Неточная резьба | Износ ходового винта | Замена винта и гайки, регулировка зазоров |
5. Профилактическое обслуживание
- Ежедневно:
- Очищайте станину и суппорт от стружки.
- Проверяйте уровень масла в коробке скоростей.
- Ежемесячно:
- Смазывайте направляющие и ходовой винт.
- Проверяйте затяжку крепежных болтов.
- Ежегодно:
- Полная разборка и чистка коробки скоростей.
- Замена изношенных подшипников и уплотнителей.
6. Правила безопасности
- Отключайте станок от сети перед ремонтом.
- Используйте защитные очки и перчатки.
- Не допускайте перекоса деталей при сборке.
7. Где купить запчасти
- Оригинальные компоненты: сайты производителей (например, «Рязанский станкозавод»).
- Аналоги:
- Подшипники: аналог № 3182100 — FAG NN3015K.
- Шестерни: подбирайте по модулю и количеству зубьев.
Заключение
Ремонт токарного станка 16К20 требует внимания к механике и электрике. Регулярная профилактика, использование качественных запчастей и соблюдение правил эксплуатации продлят срок его службы. При сложных поломках (например, восстановлении шпиндельной группы) рекомендуется обратиться к специалистам. Для точной настройки используйте техническую документацию завода-изготовителя.
